Aşağıda farklı arbiter tasarımlarının sentez çıktıları karşılaştırılmaktadır. Sentez DCNXT üzerinden yapılmıştır.
Üzerine çok fazla düşülmediği için aşağıdaki sonuçlar çıkmış olabilir, backend’ konusunda daha tecrübeli biri daha farklı sonuçlar elde edebilir.

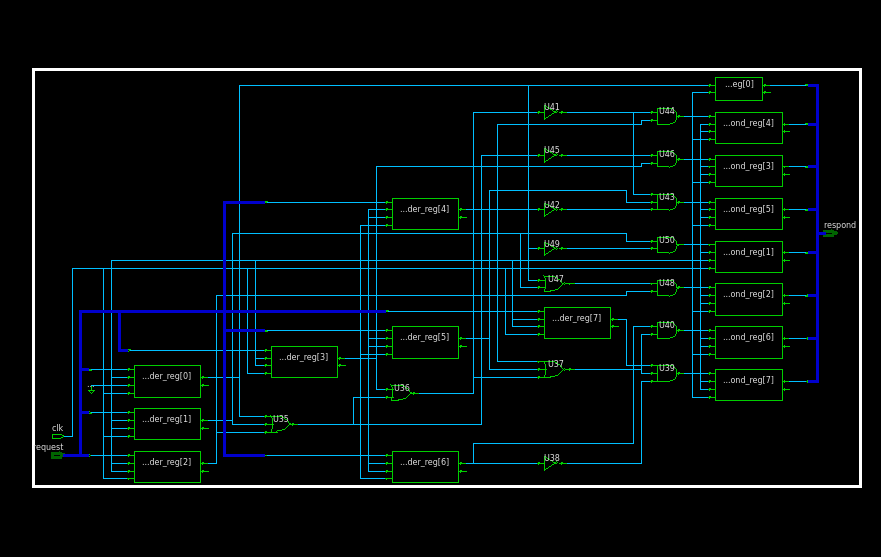

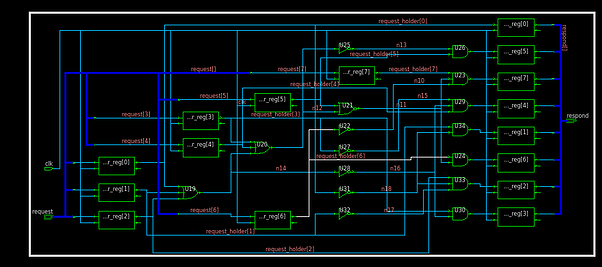

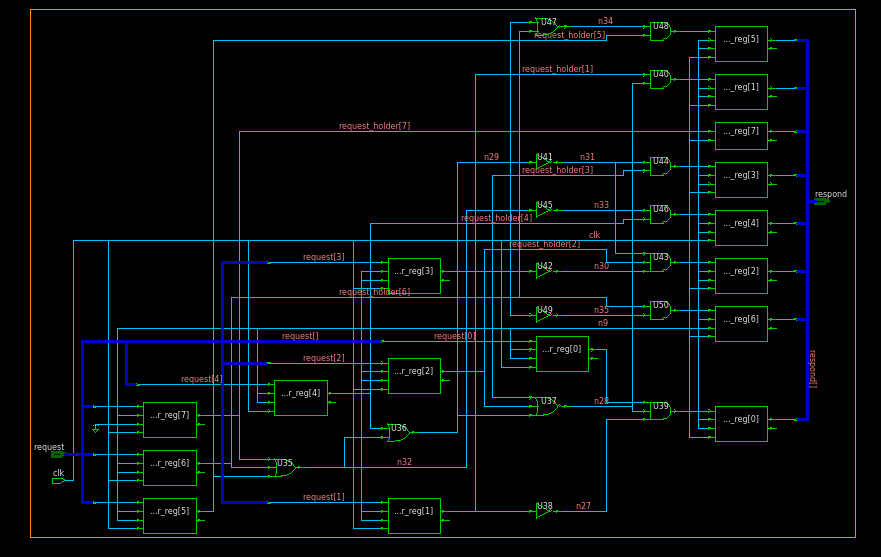

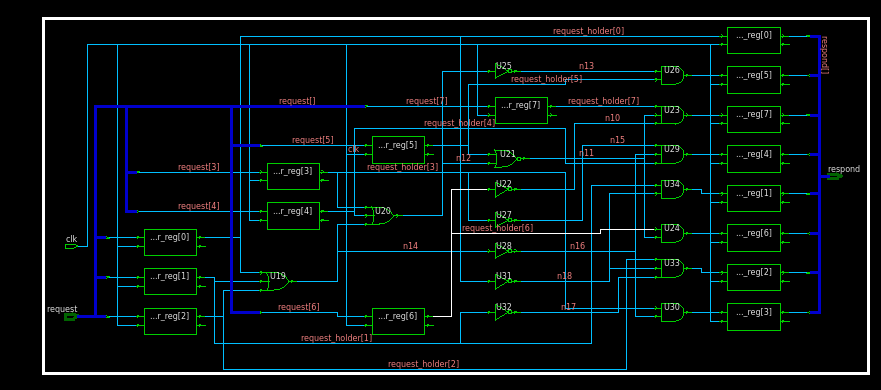

A- IO Register
1- Fonksiyon Arbiter Tasarımı
module arbiter_func
#(parameter WIDTH = 8)(
input logic clk,
input logic [WIDTH-1:0] request,
output logic [WIDTH-1:0] respond
);
function automatic logic [WIDTH-1:0] priority_encoder(input logic [WIDTH-1:0] req);
integer i;
begin
priority_encoder = {WIDTH{1'b0}};
for (i = WIDTH-1; i >= 0; i = i - 1) begin
if (req[i]) begin
priority_encoder = (1 << i);
break;
end
end
end
endfunction
always_comb begin
respond_holder = priority_encoder(request_holder);
end
logic [WIDTH-1 : 0]request_holder, respond_holder;
always@(posedge clk) begin
request_holder <= request;
respond <= respond_holder;
end
endmodule
Timing Report:
data required time 1.83
data arrival time -0.54
slack (MET) 1.28
Area Report:
Combinational area: 30.751425
Buf/Inv area: 6.353600
Noncombinational area: 136.221182
Macro/Black Box area: 0.000000
Net Interconnect area: undefined (Wire load has zero net area)
Total cell area: 166.972607
2- Case Arbiter Tasarımı
module case_arbiter
#(parameter WIDTH = 8)(
input clk,
input logic [WIDTH-1:0] request,
output logic [WIDTH-1:0] respond
);
logic [WIDTH-1 : 0]request_holder, respond_holder;
always@(posedge clk) begin
request_holder <= request;
respond <= respond_holder;
end
always_comb begin
casez (request_holder[WIDTH-1:0])
8'b????_???1 : respond_holder = 8'b0000_0001;
8'b????_??10 : respond_holder = 8'b0000_0010;
8'b????_?100 : respond_holder = 8'b0000_0100;
8'b????_1000 : respond_holder = 8'b0000_1000;
8'b???1_0000 : respond_holder = 8'b0001_0000;
8'b??10_0000 : respond_holder = 8'b0010_0000;
8'b?100_0000 : respond_holder = 8'b0100_0000;
8'b1000_0000 : respond_holder = 8'b1000_0000;
8'b0000_0000 : respond_holder = 8'b0000_0000;
default : respond_holder = 8'b0000_0000;
endcase
end
endmodule
Timing Report:
data required time 1.83
data arrival time -0.54
slack (MET) 1.29
Area Report:
Combinational area: 30.751425
Buf/Inv area: 6.353600
Noncombinational area: 136.221182
Macro/Black Box area: 0.000000
Net Interconnect area: undefined (Wire load has zero net area)
Total cell area: 166.972607
3- Assign Arbiter Tasarımı
module assign_arbiter
#(parameter WIDTH = 8)(
input clk,
input logic [WIDTH-1:0] request,
output logic [WIDTH-1:0] respond
);
logic [WIDTH-1:0] higher_pri_reqs;
logic [WIDTH-1 : 0]request_holder, respond_holder;
always@(posedge clk) begin
request_holder <= request;
respond <= respond_holder;
end
assign higher_pri_reqs[WIDTH-1:1] = higher_pri_reqs[WIDTH-2:0] | request_holder[WIDTH-2:0];
assign higher_pri_reqs[0] = 1'b0;
assign respond_holder[WIDTH-1:0] = request_holder[WIDTH-1:0] & ~higher_pri_reqs[WIDTH-1:0];
endmodule
Timing Report:
data required time 1.83
data arrival time -0.54
slack (MET) 1.29
Area Report:
Combinational area: 30.751425
Buf/Inv area: 6.353600
Noncombinational area: 136.221182
Macro/Black Box area: 0.000000
Net Interconnect area: undefined (Wire load has zero net area)
Total cell area: 166.972607
Sonuç olarak hepsinde aynı devre çıktı, assign ile yapılan tasarımda combinational olarak kendisine geri bağlama yapıldığını gördüğümde linter’dan geçmeyeceğini düşünmüştüm ancak tahminlerimde yanıldım ve görüldüğü üzere sentez sonucu diğer tasarımlarla birebir aynı çıktı.
Önceki analizde Clock ile beraber hesaplanması için başına ve sonuna register eklemiştim. Şimdiki analizde sadece combinational sonuçları elde ettim. Denediğim dizayn türleri aralasında bariz bir fark bulunmuyor. Timing ve alan konusunda önde olan lzc tasarımını kullanmak mantıklı duruyor. Case ile yapılan da kullanılabilir aynı şekilde sentezlemiş zaten. Zaman kısıtını değiştirerek de denemelerde bulundum en mantıklısı lzc kullanmak gibi görünüyor. Timing denemelerinde ucu ucuna da olsa en düşük değeri lzc gördü.

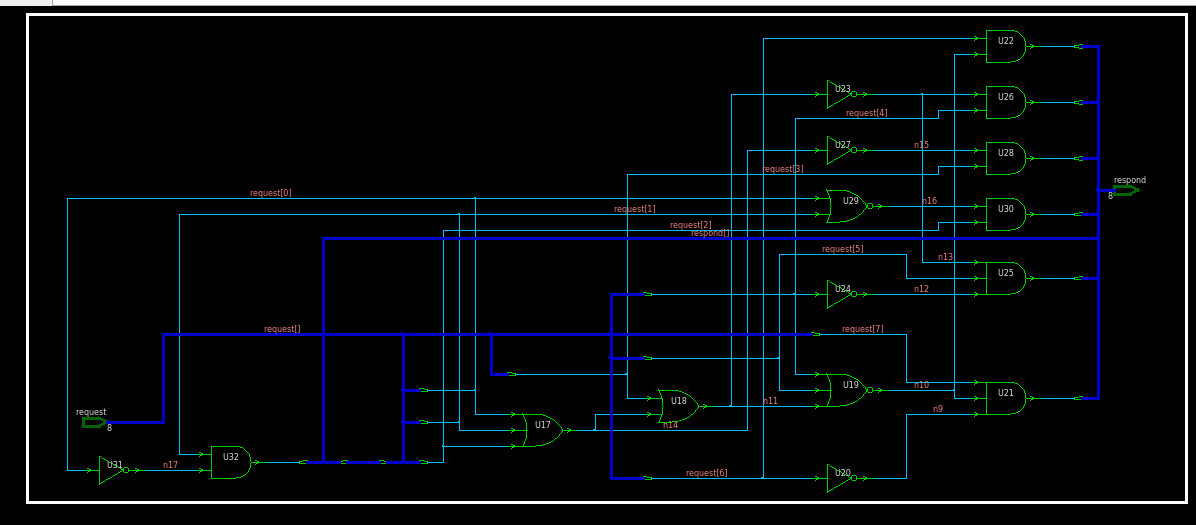

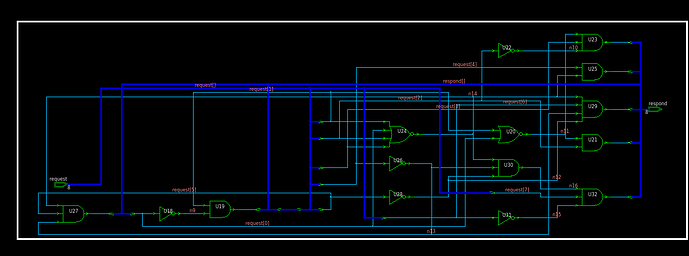

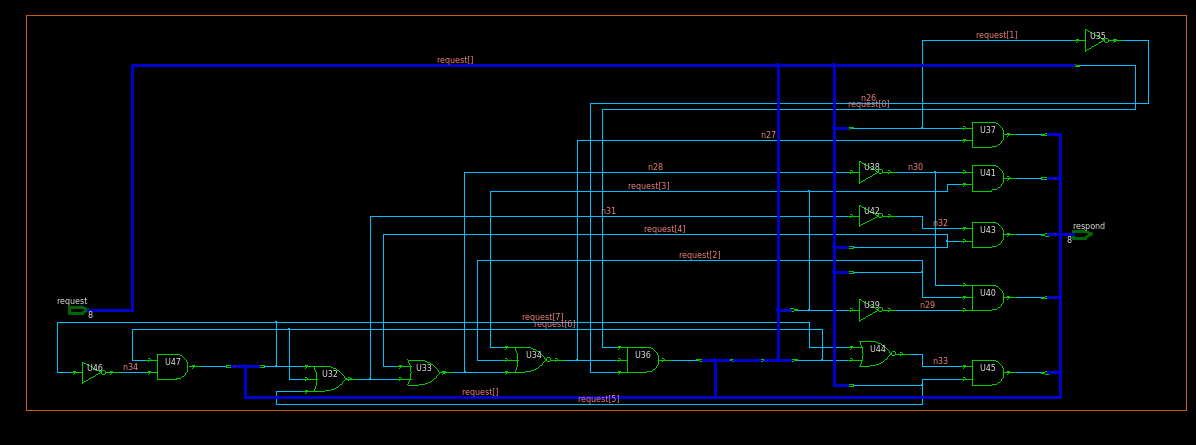

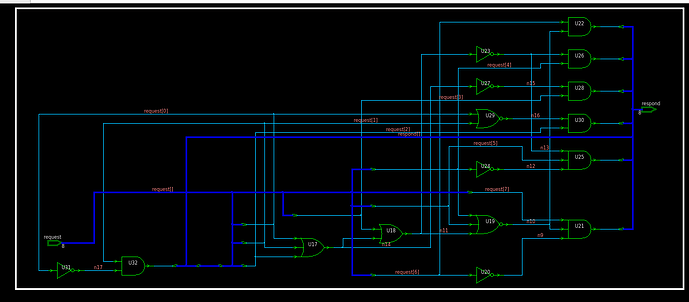

B- Full Combinational
Fonksiyon ile yapılan arbiter sonuçları:
module arbiter_func
#(parameter WIDTH = 8)(
input logic [WIDTH-1:0] request,
output logic [WIDTH-1:0] respond
);
function automatic logic [WIDTH-1:0] priority_encoder(input logic [WIDTH-1:0] req);
integer i;
begin
priority_encoder = {WIDTH{1'b0}};
for (i = WIDTH-1; i >= 0; i = i - 1) begin
if (req[i]) begin
priority_encoder = (1 << i);
break;
end
end
end
endfunction
always_comb begin
respond = priority_encoder(request);
end
endmodule
Timing Report:
data arrival time 0.34
Area Report:
Combinational area: 30.751425
Buf/Inv area: 6.353600
Noncombinational area: 0.000000
Macro/Black Box area: 0.000000
Net Interconnect area: undefined (Wire load has zero net area)
Total cell area: 30.751425
Case ile yapılan arbiter sonuçları:
module case_arbiter
#(parameter WIDTH = 8)(
input logic [WIDTH-1:0] request,
output logic [WIDTH-1:0] respond
);
always_comb begin
casez (request[WIDTH-1:0])
8'b????_???1 : respond = 8'b0000_0001;
8'b????_??10 : respond = 8'b0000_0010;
8'b????_?100 : respond = 8'b0000_0100;
8'b????_1000 : respond = 8'b0000_1000;
8'b???1_0000 : respond = 8'b0001_0000;
8'b??10_0000 : respond = 8'b0010_0000;
8'b?100_0000 : respond = 8'b0100_0000;
8'b1000_0000 : respond = 8'b1000_0000;
8'b0000_0000 : respond = 8'b0000_0000;
default : respond = 8'b0000_0000;
endcase
end
endmodule
Timing Report:
data arrival time 0.29
Area Report:
Combinational area: 29.734848
Buf/Inv area: 6.353600
Noncombinational area: 0.000000
Macro/Black Box area: 0.000000
Net Interconnect area: undefined (Wire load has zero net area)
Total cell area: 29.734848
Assign ile yapılan arbiter sonuçları:
module assign_arbiter
#(parameter WIDTH = 8)(
input logic [WIDTH-1:0] request,
output logic [WIDTH-1:0] respond
);
logic [WIDTH-1:0] higher_pri_reqs;
assign higher_pri_reqs[WIDTH-1:1] = higher_pri_reqs[WIDTH-2:0] | request[WIDTH-2:0];
assign higher_pri_reqs[0] = 1'b0;
assign respond[WIDTH-1:0] = request[WIDTH-1:0] & ~higher_pri_reqs[WIDTH-1:0];
endmodule
Timing Report:
data arrival time 0.34
Area Report:
Combinational area: 30.751425
Buf/Inv area: 6.353600
Noncombinational area: 0.000000
Macro/Black Box area: 0.000000
Net Interconnect area: undefined (Wire load has zero net area)
Total cell area: 30.751425
Design Comparison
Design Metrics
LZC de arbitration için kullanılan bir modüldür. Denediğim lzc tasarımı bana ait olmadığı için burada paylaşamıyorum.
| Metric | LZC | CASE | ASSIGN | FUNC |
|---|---|---|---|---|
| Data Arrival Time | 0.29 | 0.29 | 0.34 | 0.34 |
| Number of Ports | 16 | 16 | 16 | 16 |
| Number of Nets | 23 | 23 | 24 | 24 |
| Number of Cells | 15 | 15 | 16 | 16 |
| Number of Combinational Cells | 15 | 15 | 16 | 16 |
| Number of Buf/inv | 5 | 5 | 5 | 5 |
| Number of References | 6 | 6 | 7 | 7 |
| Combinational Area | 29.734848 | 29.734848 | 30.751425 | 30.751425 |
| Buf/Inv Area | 6.3536 | 6.3536 | 6.3536 | 6.3536 |
| Total Cell Area | 29.734848 | 29.734848 | 30.751425 | 30.751425 |
